### 产品概述

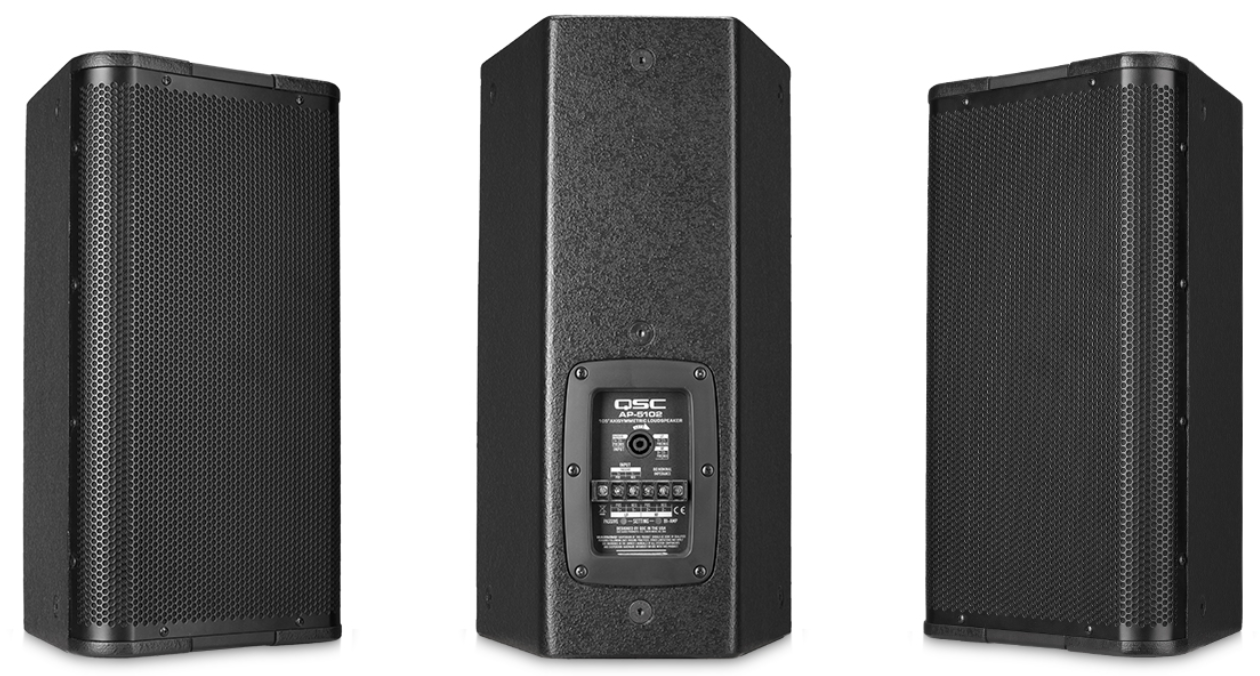

QSC AP-5102 是 AcousticPerformance™系列 10 寸两分频无源全频扬声器，面向永久性固定安装扩声场景开发，尤其适配需要大范围均匀覆盖的空间。配置 10 英寸低频单元搭配 3 英寸音圈钕磁压缩高音，依托 DMT™指向匹配波导，高低频在分频区域保持一致的 105° 轴对称覆盖，覆盖区域内频响平滑、音色连贯。支持无源内置分频、Bi-amp 双功放两种驱动架构，双功放模式可配合 QSC 音频处理器启用 Intrinsic Correction 内置校正算法，优化系统声学表现。箱体为梯形结构，采用 15 层波罗的海桦木夹板制作，全域布设 15 处 M10 预埋吊挂螺纹孔，可搭配 U 型支架、专用吊件实现吊装、壁挂固定。配备 NL4 Speakon 接口与带防护盖板的接线端子双输入，定位固定基建项目，广泛应用于影院、报告厅、礼堂、中小型多功能厅等固定扩声系统。

### 核心优势

1. **105° 轴对称宽覆盖，适配低矮空间声场规划**

采用 DMT™指向匹配转换波导，水平、垂直同为 105° 对称覆盖，覆盖角度宽阔规整，适合层高受限、需要大范围均匀拾音的厅堂，降低多音箱布点数量。

2. **双模式驱动架构，适配不同系统配置方案**

支持内置分频无源模式、Bi-amp 双功放驱动模式。无源模式简化功放链路，减少设备投入；双功放模式可独立调控高低频，兼容 QSC 处理器校正算法，满足高标准声学系统调试需求。

3. **大功率单元配置，持续输出稳定可靠**

10 英寸低频单元搭载 3 英寸音圈，搭配 3 英寸音圈压缩高音，功率承载充足，声压输出稳定，可满足中小型厅堂长时间不间断扩声的使用要求。

4. **多点位吊挂结构，适配永久固定安装工况**

箱体全域布设 15 组 M10 吊挂螺纹预埋点位，可从多方向连接吊挂件，支持吊装、壁挂等多种固定形式，适配建筑钢结构、屋面吊架等不同安装基础。

5. **多层桦木梯形箱体，抑制箱体谐振**

箱体采用 15 层波罗的海桦木夹板成型，梯形结构有利于减少箱体内部驻波，结构刚性充足，有效抑制箱体谐振，保障重放音质纯净稳定。

6. **双输入接口设计，适配工程布线方案**

同时配置 NL4 Speakon 接口与带防护盖板的接线端子，两种输入方式可选，支持多单元信号串接，适配项目机柜布线与管线敷设要求。

7. **标准化防护格栅，工程耐久性能可靠**

前置 16 号粉末喷涂钢制声学透声格栅，内衬声学透声阻尼材料，对单元形成有效防护，可长期在固定安装工程环境稳定运行。

### 技术规格

品牌型号：QSC AP-5102

产品类型：10 寸两分频无源固定安装全频扬声器

单元配置：10 英寸低频单元（3 英寸音圈），3 英寸音圈压缩高音驱动

频率响应（-10dB）：60Hz–18kHz

灵敏度（1W/1m）：94dB

覆盖角度：105° 轴对称（水平 105°× 垂直 105°）

额定功率：450W AES 连续功率

阻抗：8Ω

最大声压级：121dB（连续），127dB（峰值）

推荐分频点：950Hz，48dB/oct

驱动模式：无源内置分频 / Bi-amp 双功放

信号接口：NL4 Speakon、带防护盖板接线端子

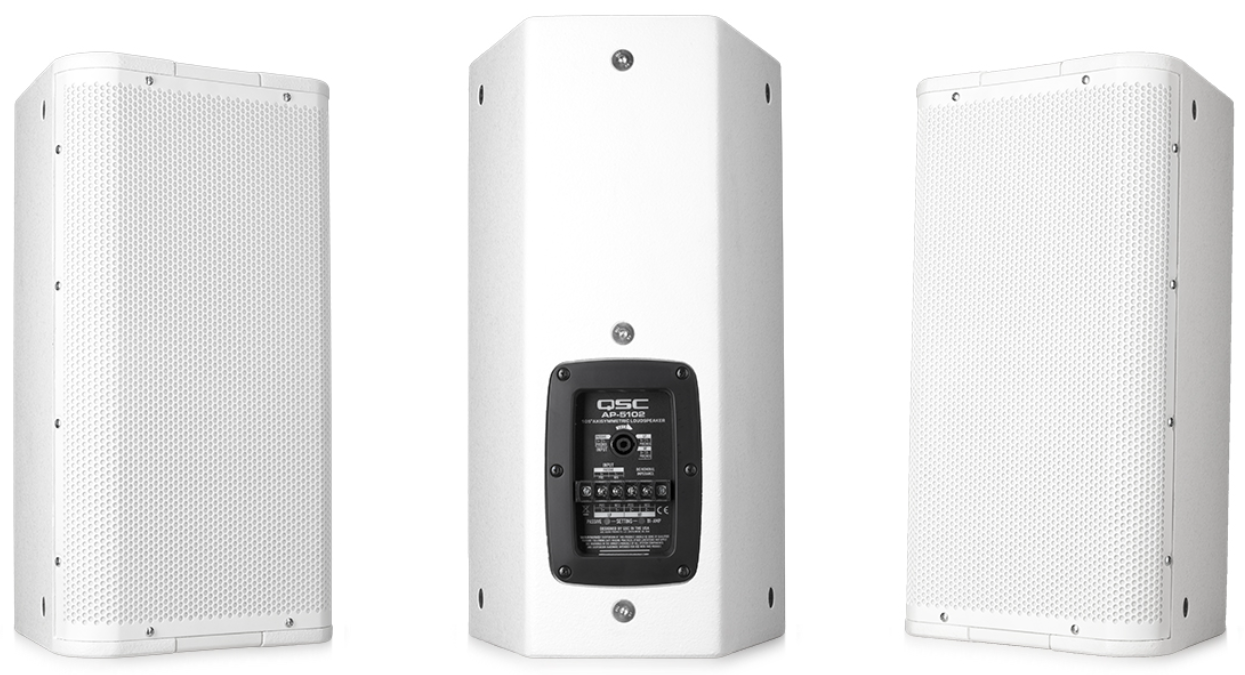

箱体材质：15 层波罗的海桦木夹板，RAL9011 黑色 / RAL9010 白色喷涂

防护格栅：16 号粉末喷涂钢制声学格栅

安装：15 处 M10 预埋吊挂螺纹点位，适配配套吊件、U 型支架

净重：21.7kg

### 适用场景

影院沉浸式环绕、报告厅、礼堂、中小型多功能厅、政企会议室、文旅场馆等固定扩声项目，适合作为补声扬声器，也可在中小空间用作主扩；**不适合作为舞台地面返听音箱**。

### 配套工程服务

江苏志昂音响工程有限公司，2007 年成立，**徐州、烟台、威海老牌本土专业音视频系统集成企业**。

总部位于江苏省徐州市云龙区金融集聚区 72 号地块 2 号楼 19 层，在山东烟台、威海设立直属分公司，自有办公场地与专业技术团队。

公司为中国演艺设备技术协会会员单位，持有中国演艺设备技术协会专业音响二级资质（2016 年取得，徐州唯一），演艺设备工程类资质齐全，核心主营专业音响、舞台灯光、LED 大屏、舞台机械、公共广播，承接报告厅、体育馆、剧院、音乐厅整套音视频系统集成总包；可根据项目需求配套指挥中心、分布式坐席、同声传译、数字会议、集中控制系统等。可出具原厂项目授权、原厂质保函，适配政府、公安、学校、事业单位各类政府采购招投标项目。

常备 JBL、BOSE、EAW、Mission Pro、乐富豪 Wharfedale、QSC、声艺 Soundcraft、森海塞尔 SENNHEISER、雅马哈、舒尔、797、强力巨彩、利亚德、BBS 无线话筒等品牌现货充足。

可服务徐州全域、烟台全域（蓬莱、龙口、招远等）、威海全域（文登、乳山等）、胶东半岛，分公司就近上门勘测、方案设计、设备供货、安装调试、维修维保、音视频系统升级改造；同时承接新疆乌鲁木齐、西藏拉萨、青海西宁、格尔木、川西甘南、兰州、宁夏、四川、云南、甘肃等地远程工程项目，支持远程技术指导，可安排工程师异地进场实施，提供一站式落地服务。

江苏志昂音响工程有限公司

江苏总公司办公地址：江苏省徐州市云龙区金融集聚区 72 号地块 2 号楼 19 层

公司座机：0516-85733888、85731888 传真：0516-85936388

直属烟台分公司办公地址：山东省烟台市莱山区迎春大街 133 号附 1 号科技创业大厦 A 座 822、826 室

烟台分公司座机：0535-6892088、6720277

直属威海分公司办公地址：山东省威海市荣成市崂山街道中外运南崂山北路 96 号威海滋普集团股份有限公司东大门南 1 号门市

威海分公司座机：0631-7511077、7512077 传真：0631-7512077

公司网址：[http://xzzhiang.com/](http://xzzhiang.com/)

公司邮箱：zhiang_888@163.com

### FAQ

Q：AP-5102 是否支持 Bi-amp 双功放驱动？

A：支持，可切换无源内置分频模式或 Bi-amp 双功放驱动模式，双功放模式可搭配 QSC 音频处理器使用内置校正算法优化声学表现。

Q：AP-5102 可以用作舞台返听音箱吗？

A：箱体无返听倾角设计，定位为固定安装主扩、补声扬声器，不推荐作为地面舞台返听使用。

Q：AP-5102 吊装施工有什么要求？

A：箱体自带 15 组 M10 吊挂点位，项目实施前必须完成钢结构荷载验算，配套专用吊件、安全索具，严格按照厂家吊装规范施工。
